揚州寶能睿城420方

發布時間 : 2019-11-21 06:45:02 瀏覽量 : 2252

一、項目名稱

揚州寶能睿城G地塊雨水收集回用系統

二、項目時間

2019年

三、項目地點

揚州

四、項目簡介

于2019年在揚州合作實施的寶能睿城G地塊雨水收集回用系統項目，目前已經在客戶的好評下圓滿結束，此項目的實施另客戶非常的滿意，而且有意向再次進行合作。

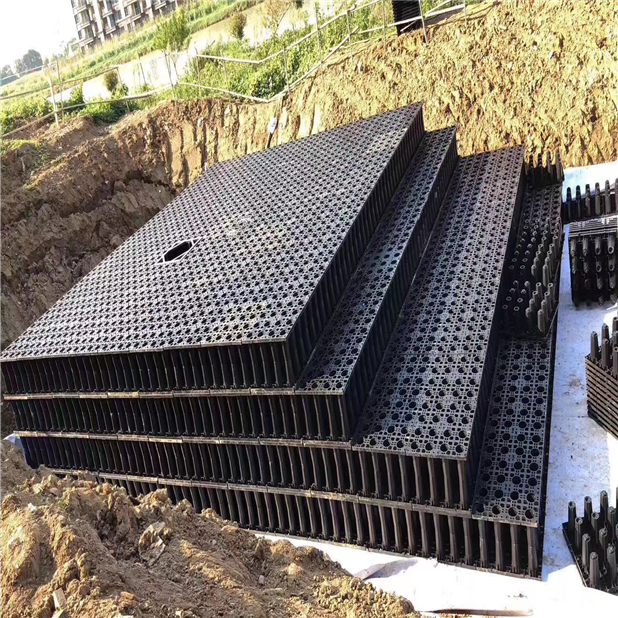

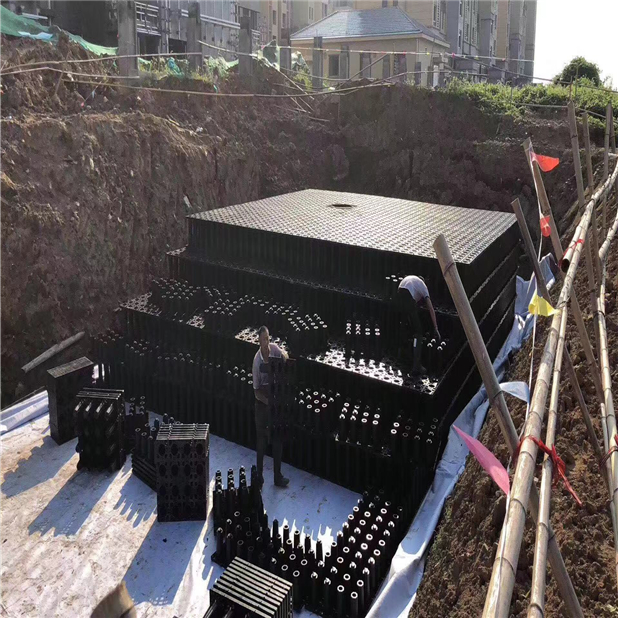

雨水PP模塊：422.40方

項目材料明細如下：

揚州寶能睿城G地塊雨水收集回用系統工程量清單
序號	設備名稱	規格型號	品牌	單位	數量	備注
1	主設備
1、1	截污掛籃沉淀裝置	1、型號：LD-115，尺寸：Ø700mm 2、截污掛藍裝置供貨及安裝、含井砌筑、井圈供貨安裝、蓋板供貨及安裝、防墜網供貨及安裝、土工布敷設、爬梯供貨及安裝	秀彩	套	1	材質：PE+PPB和不銹鋼304
1、2	雨水棄流過濾裝置	1、型號：LD-215，尺寸：Ø700mm 2、棄流過濾裝置供貨及安裝、含井砌筑、井圈供貨安裝、蓋板供貨及安裝、防墜網供貨及安裝、土工布敷設、爬梯供貨及安裝	秀彩	套	1	材質：PE+PPB和不銹鋼304
1、3	雨水PP模塊	型號：LDX-PP-7,單層垂直承壓力≥450kN/m2 尺寸為：26.4m8.0m2.0m，材質：PP	秀彩	m³	422.40
1、6	小計
2	電氣部分
2、1	雨水控制柜	1、型號：型號：LDC-100，尺寸：投標方深化設計 2、柜體混凝土基礎施工、基礎槽鋼供貨及安裝、柜體安裝、柜內元器件供貨及安裝	秀彩	套	1	對雨水系統進行整體控制
2、2	組合式液位計	定制	秀彩	套	1	型號：LDC-100
2、3	蓄水池排污泵線纜	RVV4*2.5	竟舟	m	90
2、4	雨水供水泵線纜	RVV4*6	江陽	m	170
2、5	液位計線纜	RVV6*0.75	江陽	m	120
2、6	電磁閥線纜	RVV2*0.75	江陽	m	80
2、7	電接點壓力表線纜	RVV3*0.75	江陽	m	100
2、8	線纜套管（PVC）	柔性電纜保護管DN20	江陽	m	220
2、9	線纜套管（PVC）	柔性電纜保護管DN32	江陽	米	230
2、10	動力電纜	YJV-5*10MM2	江陽	米	140
2、11	小計

3	檢查井
3、1	模塊方形檢查井	1、型號：LD-FJ-1，尺寸：800mm800mm500mm 2、含井砌筑、底座供貨安裝、蓋板供貨及安裝、防墜網供貨及安裝、土工布敷設	竟舟	套	2	材質：PP
3.2	配水井	1、型號：見有關標準圖集，尺寸：Ø700mm 2、含井砌筑、底座供貨安裝、蓋板供貨及安裝、防墜網供貨及安裝、土工布敷設、鋼爬梯供貨及安裝	竟舟	套	1	фØ
3、2	小計
4	給排水部分
4、1	雨水接入管	1、管道規格：DN500 2、管道材質：HDPE 3、連接方式：膠圈連結 4、工作內容：管溝開挖、管道安裝、管件安裝、管道粘結、閉水試驗	公元	m	12
4、2	PP-R給水管	1、管道規格：De280 2、管道材質：聚丙烯 3、連接方式：熱熔粘結 4、工作內容：管道安裝、管件安裝、管道粘結、水壓試驗	公元	m	8
4、3	PP-R給水管	1、管道規格：De200 2、管道材質：聚丙烯 3、連接方式：熱熔粘結 4、工作內容：管道安裝、管件安裝、管道粘結、水壓試驗	公元	m	12
4、4	PP-R給水管	1、管道規格：De110 2、管道材質：聚丙烯 3、連接方式：熱熔粘結 4、工作內容：管道安裝、管件安裝、管道粘結、水壓試驗	公元	m	4
4、5	PP-R給水管	1、管道規格：De90 2、管道材質：聚丙烯 3、連接方式：熱熔粘結 4、工作內容：管道安裝、管件安裝、管道粘結、水壓試驗	公元	m	8
4、6	PP-R給水管	1、管道規格：De75 2、管道材質：聚丙烯 3、連接方式：熱熔粘結 4、工作內容：管道安裝、管件安裝、管道粘結、水壓試驗	公元	m	4
4、7	PP-R給水管	1、管道規格：De63 2、管道材質：聚丙烯 3、連接方式：熱熔粘結 4、工作內容：管道安裝、管件安裝、管道粘結、水壓試驗	公元	m	39
4、8	PP-R給水管	1、管道規格：De50 2、管道材質：聚丙烯 3、連接方式：熱熔粘結 4、工作內容：管道安裝、管件安裝、管道粘結、水壓試驗	公元	m	42
4、9	PP-R給水管	1、管道規格：De20 2、管道材質：聚丙烯 3、連接方式：熱熔粘結 4、工作內容：管道安裝、管件安裝、管道粘結、水壓試驗	公元	m	1
4、10	止回閥安裝	1、閥門規格：DN200 2、連接方式：法蘭連接 3、工作內容：閥門安裝、PP-R法蘭安裝	上海大田	個	2
4、11	止回閥安裝	1、閥門規格：DN80 2、連接方式：法蘭連接 3、工作內容：閥門安裝、PP-R法蘭安裝	上海大田	個	1
4、12	止回閥安裝	1、閥門規格：DN40 2、連接方式：法蘭連接 3、工作內容：閥門安裝、PP-R法蘭安裝	上海大田	個	4
4、13	蝶閥	1、閥門規格：DN200 2、連接方式：法蘭連接 3、工作內容：閥門安裝、PP-R法蘭安裝	上海大田	個	2
4、14	蝶閥	1、閥門規格：DN80 2、連接方式：法蘭連接 3、工作內容：閥門安裝、PP-R法蘭安裝	上海大田	個	1
4、15	球閥安裝	1、閥門規格：DN50 2、連接方式：法蘭連接 3、工作內容：閥門安裝、PP-R法蘭安裝	上海大田	個	1
4、16	球閥安裝	1、閥門規格：DN40 2、連接方式：法蘭連接 3、工作內容：閥門安裝、PP-R法蘭安裝	上海大田	個	2
4、17	壓力表	1、壓力表安裝 2、連接方式：絲接 3、工作內容：取源部件制作安裝、針型閥安裝、緩沖彎安裝、壓力表安裝	環弘	個	6
4、18	電接點壓力表	1、壓力表安裝 2、連接方式：絲接 3、工作內容：取源部件制作安裝、針型閥安裝、緩沖彎安裝、壓力表安裝	環弘	個	1
4、19	排氣閥	1、閥門規格：銅質DN20 2、連接方式：絲接 3、工作內容：閥門安裝	上海大田	個	4
4、20	檢修吊裝鏈	1、閥門規格：6m/根 2、連接方式：絲接 3、工作內容：含固定鎖扣、固定活口安裝	通力	根	3
4、21	管道支架制作安裝	1、支架材質：角鋼、槽鋼 2、工作內容：制作制作、除銹、刷防銹漆二道、制作安裝	國標	kg	120
4、22	剛性防水套管	1、套管規格：DN600 2、工作內容：制作、安裝		個	1
4、23	剛性防水套管	1、套管規格：DN300 2、工作內容：制作、安裝		個	1
4、24	剛性防水套管	1、套管規格：DN125 2、工作內容：制作、安裝		個	2
4、25	剛性防水套管	1、套管規格：DN50 2、工作內容：制作、安裝		個	2
4、26	小計

5	水泵
5、1	雨水供水泵	1、水泵規格：50WQ20-40-7.5 Q=10m³/h H=43m P=7.5kW 2、工作內容：水泵安裝、浮球閥安裝、水泵接線、調試、耦合裝置供貨及安裝	熊貓	臺	2	一用一備
5、2	蓄水池排污泵	1、水泵規格：65WQ37-13-3 Q=37m³/h H=13m P=3kW 2、工作內容：水泵安裝、浮球閥安裝、水泵接線、調試、耦合裝置供貨及安裝	熊貓	臺	2
5、3	雨水提升泵	1、水泵規格：150WQ210-7-7.5 Q=210m³/h，H=7m，P=7.5kW 2、工作內容：水泵安裝、浮球閥安裝、水泵接線、調試、耦合裝置供貨及安裝	熊貓	臺	2
5、4	小計
6	水池土建部分
6、1	挖基坑土方	1、土壤類別:一、二類土 2、挖土深度:4.8M 3、清單工程量同計價工程量 4、機械挖土及人工挖找平層		m3	1694.08	不含外運
6、2	填方	1、原土 2、回填至設計室外標高 3、部位:收集池基坑 4、清單工程量同計價工程量		m3	1195.40
6、3	混凝土墊層澆筑	1、C15素混凝土 2、墊層深度100MM		m3	25.56
6、4	混凝土底板澆筑	1、C25混凝土 2、澆筑深度200MM 3、配筋（∅12@250雙層雙向筋）		m3	51.12
6、5	土工布施工	1、土工布鋪貼 2、土工布規格型號：400g/m²		m2	560.00
6、6	防滲膜保護板	1、木板供貨及安裝 2、木板規格：12MM膠合板		m2	395.00
6、7	防滲膜施工	1、防滲膜鋪貼 2、規格型號：0.8MM		m2	536.64
6、8	小計

七	提升井土建部分
7.1	土方開挖	1、土壤類別：具體詳見圖紙 2、挖土深度：8m內		m3	792.79
7.2	回填方	1、符合圖紙設計要求 2、填方材料品種：優質素土回填 3、填方粒徑要求：符合設計要求 4、填方來源、運距：投標人自行考慮		m3	675.36
7.3	余方棄置	1、廢棄料品種：剩余土方 2、運距：投標人自行考慮		m3	117.43	10公里內
7.4	墊層	1、混凝土強度等級:C15素混凝土 2、墊層厚度：100mm 3、含一切完成此項工程所需工作		m3	3.33
7.5	現澆混凝土池底	1、混凝土強度等級：C35P8混凝土 2、含模板、磚胎膜等一切完成此項工程所需工作 3、具體詳見圖紙，滿足現場及設計要求		m3	16.12
7.6	現澆混凝土池壁	1、混凝土強度等級：C35P8混凝土。 2、含模板等一切完成此項工程所需工作。 3、具體詳見圖紙，滿足現場及設計要求。		m3	28.87
7.7	現澆混凝土池頂	1、混凝土強度等級：C35P8混凝土 2、含模板等一切完成此項工程所需工作 3、具體詳見圖紙，滿足現場及設計要求		m3	7.84
7.8	現澆構件鋼筋	1、鋼筋種類：一級鋼筋 2、鋼筋規格：12以內 3、含一切完成此項工程所需工作,具體詳見圖紙，滿足現場及設計要求。		t	0.03
7.9	現澆構件鋼筋	1、鋼筋種類：三級鋼筋 2、鋼筋規格：12以上 3、含一切完成此項工程所需工作,具體詳見圖紙，滿足現場及設計要求。		t	5.83
7.10	鋼筋電渣壓力焊接頭	1、鋼筋電渣壓力焊接頭。 2、含一切完成此項工程所需工作，具體詳見圖紙，滿足現場及設計要求。		個	258.00
7.11	爬梯	1、規格：按有關標準規范深化設計 2、間距：按深化設計圖執行 3、具體詳見圖紙，滿足現場及設計要求。		m	6.90
7.12	蓋板	1、規格：1200*1200mm 2、含防墜網等一切完成此項工程所需工作。 3、具體詳見圖紙，滿足現場及設計要求。		個	1.00
7.13	小計
八	增補清單	投標方認為需要增補的部分
8.1	組合式液位計	定制	秀彩	套	1
	合計
